Vorteile:
· Zuverlässiges Schliessen nach Reinigung oder Entfettung
· Reduzierte Partikelbelastung dank Entfettung
· Doppelte Verpackung verringert das Kontaminationsrisiko
· Gleichmässige Kompression
· Toleranzausgleich
· Verbesserte Rückverfolgbarkeit durch Kennzeichnung
· Schnelle und einfache Montage
Mechanischer Verschluss
Als mechanisches Verbindungselement hält der Verschluss die Klemmengeometrie sicher zusammen. Für Radialmontagen inpidueller Varianten lässt sich die Klemme öffnen.
Blockschliessung
Blockschliessung bedeutet, dass sich während der applizierten Schliesskraft die beiden Ohrschenkel einer Ohr Klemme berühren. Die ab Eintritt einer Blockschliessung darüber hinaus applizierte Schliesskraft wird durch die Blockschliessung absorbiert und nicht weiter auf das Abbindegut übertragen. Sofern eine Aussage über die effektiv auf das Abbindegut wirkende Schliesskraft während der Schliessung getroffen werden soll, ist eine Blockschliessung zu vermeiden
Montageempfehlungen
Das Klemmenohr wird mit einer konstanten Zangenbackenkraft verformt ein Verfahren, das wir als kraftpriore Schliessung bezeichnen. Dieses Montageverfahren sorgt für eine gleichmässige und wiederholbare Belastung der Verbindung mit konstanter Zugbeanspruchung am Klemmenverschluss. Bei Anwendung dieses Verfahrens zum Schliessen der 167er-Klemmen werden abweichende Bauteiltoleranzen ausgeglichen, sodass die Klemme eine gleichmässige
Radialkraft auf die Anwendung aufbringt. Schwankungen bei Bauteiltoleranzen werden durch Variation des Ohrspalts
(s) ausgeglichen. Die Klemmenmontageüberwachung und Prozessdatenerfassung sind bei Verwendung einer
Elektronisch geregelten pneumatischen Zange Oetiker ELK im Montageprozess sichergestellt.
Wichtig!
Die Ohrhöhe ist natürlich gegeben. Beeinflussen Sie die Ohrhöhe nicht, weder durch Veränderung des Ohrspaltes
noch durch integrierte Niederhalter in Montagewerkzeugen.
Ein wiederholtes Schliessen bereits geschlossener Klemmen ist zu vermeiden
Technische Daten
Material: Edelstahl rostfrei, Werkstoff-Nr. 1.4301/UNS S30400
Korrosionsbeständigkeit gemäss DIN EN ISO 9227: ? 1000 h
Durchmesserbereich Breite × Stärke
11,9 30,8 mm 7,0 × 0,6 mm
DualSlide-Technologie: nahezu reibungslose Klemmenschliessung
Schmales Band: konzentrierte Klemmkraftübertragung, weniger Gewicht
360° StepLess®: gleichmässige Kompression bzw. Flächenpressung
Gratfreie Bandkanten: vermindertes Risiko einer Beschädigung des Abbindegutes

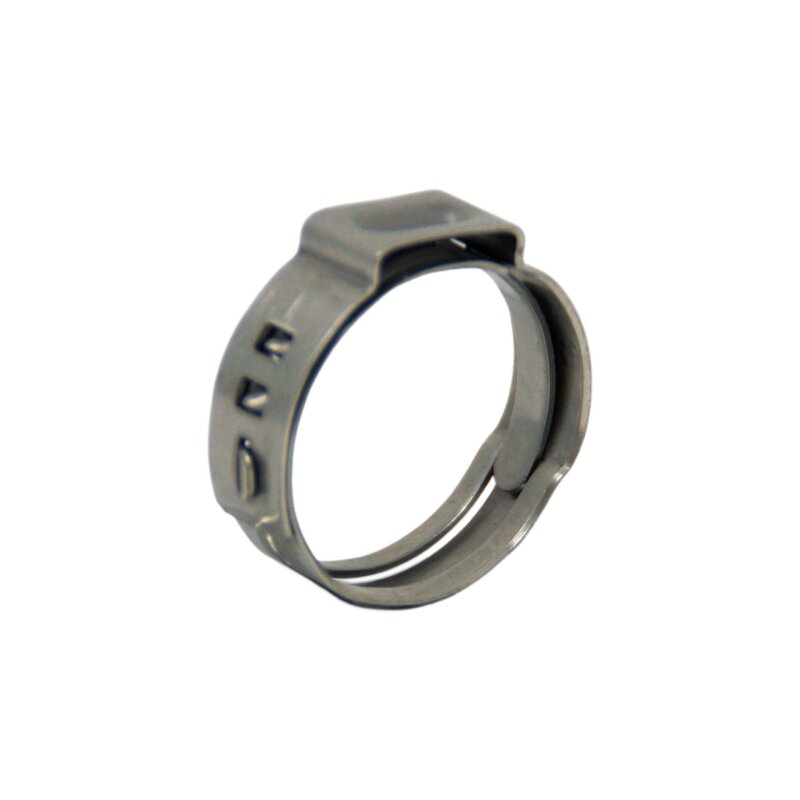

Sicherheitshinweise für Oetiker stufenlose Ohr Klemme 14.3 - 16,8mm rostfreiSicherheits- und Warnhinweise
Hersteller Kontaktinformationen
Hersteller
Oetiker Schweiz AG
Spätzstrasse 11
Postfach 358
CH-8810 Horgen
https://www.oetiker.com/de-de/contact-us
EU Kontakt
Oetiker Deutschland GmbH
Üsenbergerstr. 13
79346 Endingen
Deutschland
https://www.oetiker.com/de-de/contact-us
| Produkteigenschaft | Wert |
|---|---|
| Artikelgewicht: | 0,00 kg |
