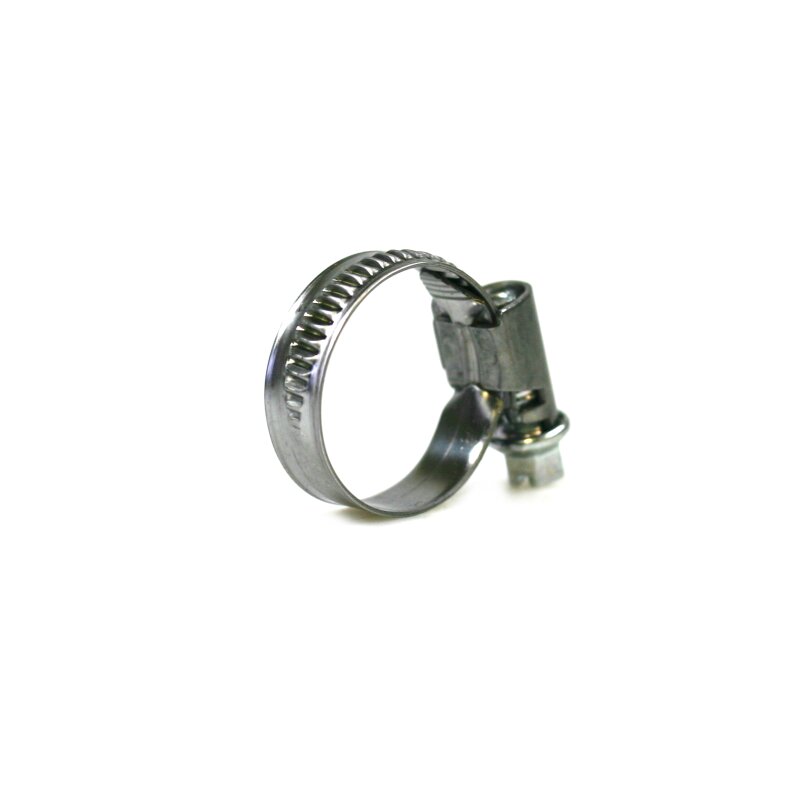

Schneckengewindeschelle 126 W2
Band und Gehäuse aus Edelstahl rostfrei, Werkstoff-Nr. 1.4016/UNS S43000 Sechskantschraube aus Stahl verzinkt
Beständig: Verbesserte Flächenpressung dank gerollter, gratfreier Bandkanten (optimiertes Band übertrifft DIN Norm 3017)Zuverlässig: Keine Beschädigung des Schlauches dank gebördelter, gratfreier Bandkanten, optimale AbdichtungAnwenderfreundlich: Eine Grösse für verschiedene Durchmesser, schnelle und einfache Montage mit gängigen Schraubendrehern oder Drehmomentschlüsseln
Schellendesign
Die Oetiker Schneckengewindeschelle ist eine technisch ausgereifte Mehrbereich-Schlauchschelle mit einem sehr grossen Spannbereich. Mit nur einer Grösse lassen sich Schläuche perser Durchmesser sicher anschliessen.
Die durch Kaltverformung hergestellten Bänder dieser Schelle haben eine leicht ballige Form. Die Höhe der Gewindegänge nimmt nach beiden Seiten ab der volle Gewindequerschnitt liegt in der Mitte.
Die Schneckengewindeschellen der Materialqualität W2 sind mit einer Sechskantschraube (SW 7) mit Kreuzschlitz (Phillips) ausgestattet. Die Schellen der Materialqualitäten W3 und W4 besitzen eine Sechskantschraube mit Schlitzantrieb.
Montageempfehlungen
Zur professionellen Montage empfehlen wir, einen flexiblen Schraubendreher zu verwenden. Damit ist eine sichere Montage auch an schwer zugänglichen Stellen gewährleistet. Für die Serienmontage, mit Anforderungen an eine hohe Prozesssicherheit, sollten elektronisch überwachte Drehmoment-Schraubendreher eingesetzt werden.
Technische Daten
| Spannbereich | Bandbreite 9mm | Bandbreite 12mm |
|---|---|---|
| Statisches Anziehdrehmoment | ||
| 8 - 22 mm | 2 + 0,5 Nm | |
| 16 - 160 mm | 3 + 0,5 Nm | |
| 16 - 390 mm | 5 + 0,5 Nm | |
| Statisches Prüfdrehmoment | ||
| 8 - 22mm | max. 2,5 Nm | |
| 16 - 160mm | max. 4,5 Nm | |
| 16 - 390mm | max. 6,5 Nm |
